Uma instalação elétrica industrial mal dimensionada não representa apenas um problema de conformidade. Pode aumentar o risco de incêndio, acidentes, falhas em equipamentos e paradas de produção.
Diferente de uma instalação residencial ou comercial simples, a indústria pode operar com motores, painéis, sistemas de automação, cargas elevadas e processos que não podem ser interrompidos sem impacto operacional.
Por isso, o projeto precisa considerar dimensionamento, proteção, segurança e manutenção desde o início.
Neste guia, você vai entender o que é uma instalação elétrica industrial, quais fatores influenciam o custo, quais normas devem ser consideradas, incluindo a transição para a nova redação da NR-10, e quais etapas fazem parte de um projeto do levantamento inicial ao comissionamento.
O que é instalação elétrica industrial?
Instalação elétrica industrial é o conjunto de infraestrutura, equipamentos e sistemas responsáveis por receber, distribuir, proteger e controlar a energia elétrica utilizada em uma planta industrial, como galpões, fábricas, centros de distribuição e unidades de processo.
Isso inclui desde a infraestrutura de leitos, eletrocalhas e eletrodutos até quadros de distribuição, Centros de Controle de Motores (CCM), sistemas de automação com CLPs, aterramento e proteção contra descargas atmosféricas (SPDA).
A principal diferença para uma instalação predial comum está na escala e na criticidade da operação.
Uma falha elétrica pode interromper uma linha inteira, danificar equipamentos e expor trabalhadores a riscos elétricos.
Nas instalações de baixa tensão, a ABNT NBR 5410 estabelece requisitos técnicos de projeto e execução. Já a NR-10 trata da segurança e saúde dos trabalhadores que interagem direta ou indiretamente com instalações e serviços em eletricidade.
Dependendo da tensão, do processo industrial e das características do ambiente, outras normas também podem ser aplicáveis.
Quanto custa uma instalação elétrica industrial?
Não existe um valor único por metro quadrado que represente qualquer instalação industrial.
O custo depende principalmente de fatores como:
- Carga instalada: motores, fornos, sistemas de climatização e linhas automatizadas influenciam o dimensionamento de cabos, proteções e transformadores.
- Complexidade dos quadros: projetos com CCM, QGBT e diferentes quadros de distribuição exigem maior engenharia, montagem e integração.
- Tipo de indústria: áreas classificadas ou ambientes com atmosferas potencialmente explosivas exigem equipamentos e critérios específicos.
- Automação envolvida: CLPs, sensores, atuadores, redes industriais e comandos agregam complexidade ao projeto.
- Infraestrutura existente: intervenções em plantas em operação podem exigir execução por etapas e paradas programadas.
Por isso, um orçamento confiável começa pelo levantamento técnico da instalação, das cargas e das condições existentes.
Passar um preço apenas pela metragem do galpão pode ignorar justamente os fatores que mais influenciam o custo.
Etapas de um projeto de instalação elétrica industrial
1. Levantamento de carga e diagnóstico
O ponto de partida é mapear a demanda elétrica da planta.
Isso inclui motores, iluminação, equipamentos de processo, automação, cargas críticas e possíveis expansões futuras.
Em instalações existentes, também é importante avaliar os quadros, circuitos, proteções e infraestrutura já disponíveis.
Esse levantamento orienta o dimensionamento de toda a instalação.
2. Elaboração do projeto e memorial de cálculo
Com as cargas identificadas, o projeto define diagramas, circuitos, proteções, condutores, quadros e demais componentes necessários.
O memorial de cálculo registra os critérios utilizados no dimensionamento e ajuda a comprovar tecnicamente as escolhas realizadas.
A documentação também é importante para operação, manutenção e atendimento às exigências de segurança aplicáveis à instalação.
3. Montagem da infraestrutura
Nesta etapa são instalados leitos, eletrocalhas, eletrodutos, cabos e demais elementos responsáveis por distribuir fisicamente os circuitos pela planta.

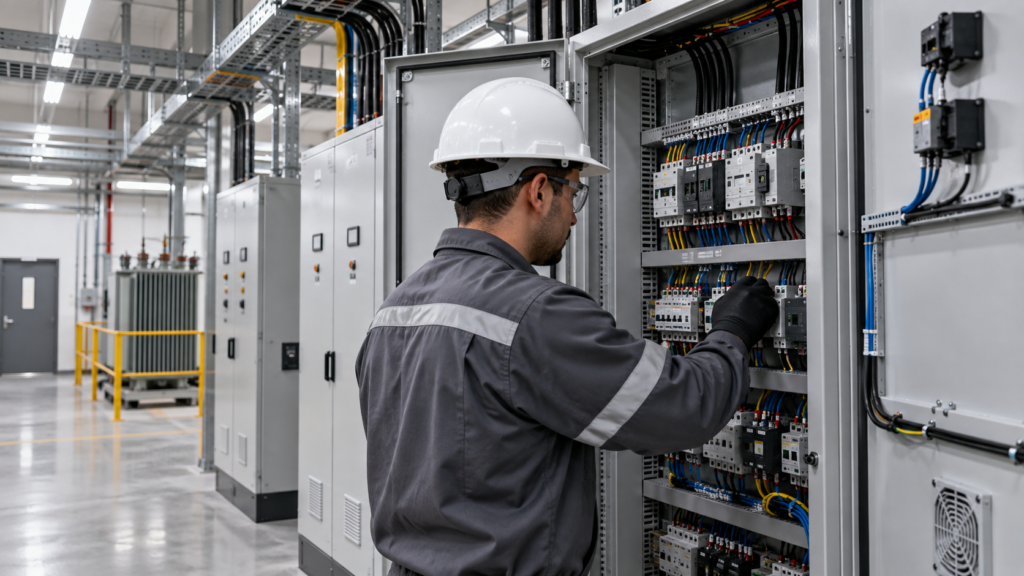

Também ocorre a montagem e integração de quadros como CCM, QGBT e quadros locais.
A execução deve respeitar o projeto, as condições do ambiente e os requisitos de instalação dos equipamentos.
4. Instalação de sistemas complementares
A instalação pode envolver também:
- aterramento;
- SPDA;
- iluminação de emergência;
- tomadas industriais;
- sensores e atuadores;
- comandos elétricos;
- CLPs e sistemas auxiliares de automação.
Esses sistemas não devem ser tratados como elementos isolados quando interferem no funcionamento ou na segurança da planta.
5. Testes e comissionamento
Antes da liberação para operação, é necessário verificar se o sistema executado corresponde ao projeto.
Dependendo da instalação, podem ser realizados testes de continuidade, isolamento, aterramento, acionamento, intertravamento e funcionamento das proteções.
O comissionamento ajuda a identificar problemas antes que a instalação entre em operação contínua.
Normas técnicas aplicáveis à instalação elétrica industrial
Duas referências aparecem com frequência em projetos elétricos industriais:
- ABNT NBR 5410: estabelece requisitos para instalações elétricas de baixa tensão, incluindo proteção, dimensionamento, condutores e dispositivos.
- NR-10: estabelece requisitos e medidas de prevenção para a segurança dos trabalhadores que interagem com instalações elétricas e serviços com eletricidade.
A NR-10 possui um campo mais amplo que a execução da instalação. Ela alcança diferentes etapas do ciclo de vida, incluindo projeto, construção, montagem, operação e manutenção.
Dependendo do empreendimento, outras normas técnicas e regulamentações precisam ser consideradas conforme tensão, equipamentos, área classificada e características do processo.
O que a NR-10 exige?
A NR-10 estabelece medidas de prevenção para controlar os riscos decorrentes da eletricidade.
Na prática, alguns dos pontos mais importantes incluem:
- Prontuário de Instalações Elétricas (PIE): na redação atualmente vigente, estabelecimentos com carga instalada superior a 75 kW devem constituir e manter o prontuário com a documentação prevista pela norma.
- Treinamento e autorização: trabalhadores que atuam em instalações elétricas precisam atender aos requisitos de qualificação, habilitação, capacitação e autorização aplicáveis à atividade.
- Medidas de proteção: sempre que possível, o trabalho deve ocorrer com a instalação desenergizada e seguindo os procedimentos previstos para impedir reenergização indevida.
- Documentação atualizada: diagramas, procedimentos, informações de aterramento e dispositivos de proteção precisam acompanhar a realidade da instalação.
- Segurança em todas as etapas: os requisitos não se restringem à manutenção e também precisam ser considerados no projeto e na montagem.
Há ainda uma mudança importante para projetos em andamento.
A Portaria MTE nº 737, de 29 de maio de 2026, aprovou uma nova redação da NR-10. O Ministério do Trabalho informa que a revisão moderniza os requisitos da norma e os harmoniza com a estrutura atual de gestão de riscos ocupacionais. A nova redação entrará em vigor em 1º de junho de 2027.
Até 31 de maio de 2027, permanece vigente a redação anterior da NR-10.
Para empresas que estão projetando novas instalações ou grandes adequações agora, considerar essa transição desde o projeto pode reduzir a necessidade de ajustes posteriores.
Erros comuns que colocam a instalação em risco
- Pular o levantamento de carga: dimensionar a instalação sem conhecer a demanda real aumenta o risco de sobrecarga, queda de tensão e escolhas inadequadas de proteção.
- Deixar a documentação para o final: diagramas e registros incompletos dificultam manutenção, expansão e gestão de riscos.
- Tratar automação como um projeto separado: quando elétrica e automação não são compatibilizadas desde o início, podem surgir retrabalhos em quadros, infraestrutura e comandos.
- Não considerar futuras expansões: uma instalação dimensionada apenas para a carga atual pode exigir modificações precoces quando a produção crescer.
- Liberar a operação sem comissionamento adequado: falhas de proteção, ligação ou intertravamento podem aparecer somente depois que os equipamentos já estão em funcionamento.
Instalação elétrica industrial exige projeto, não improviso
Uma instalação elétrica industrial bem executada começa antes da passagem dos cabos.
Levantamento de carga, projeto, memorial de cálculo, infraestrutura, montagem, testes e documentação precisam funcionar como partes de um único sistema.
A Make Montagens atua na elaboração e implementação de instalações elétricas industriais, desde a infraestrutura de leitos e eletrocalhas até quadros CCM e QGBT, sistemas de SPDA e documentação técnica necessária ao projeto.
Se sua empresa está planejando uma nova instalação, ampliação ou adequação de uma planta existente, entre em contato com a equipe técnica para avaliar o escopo e o dimensionamento antes de fechar a execução.
Perguntas frequentes sobre Instalação Elétrica Industrial
Qual o valor de uma instalação elétrica industrial?
Não há um valor fixo. O custo depende da carga instalada, dos quadros e equipamentos necessários, infraestrutura, distância dos circuitos, condições da planta e nível de automação.
Por isso, o orçamento deve ser realizado depois de um levantamento técnico.
Qual é a norma para instalação elétrica industrial?
Não existe uma única norma para toda instalação industrial.
A ABNT NBR 5410 é uma das principais referências para instalações elétricas de baixa tensão, enquanto a NR-10 estabelece requisitos de segurança e saúde para trabalhos e instalações envolvendo eletricidade.
Outras normas podem ser aplicáveis conforme as características do projeto.
O que a NR-10 exige?
A NR-10 estabelece medidas para controle dos riscos elétricos, requisitos de documentação, condições para trabalhadores autorizados e procedimentos de segurança aplicáveis às diferentes etapas das instalações elétricas.
A redação atualmente vigente permanece válida até 31 de maio de 2027.
A NR-10 mudou em 2026?
Sim. A Portaria MTE nº 737, de 29 de maio de 2026, aprovou uma nova redação da NR-10. O novo texto entra em vigor em 1º de junho de 2027.
Até essa data, continua valendo a redação anterior.
Quem pode fazer uma instalação elétrica industrial?
O projeto e a execução precisam contar com profissionais tecnicamente qualificados para as atividades sob sua responsabilidade e atender às exigências legais, profissionais e de segurança aplicáveis.
Para a empresa contratante, vale verificar não apenas a experiência de montagem, mas também se o fornecedor consegue entregar projeto, documentação, testes e comissionamento compatíveis com o escopo da instalação.
