Elaboração de projeto executivo

Para empresas do setor industrial, a expansão física muitas vezes esbarra na limitação de espaço das plantas existentes. O projeto executivo desenvolvido pela Make Montagens para uma grande unidade fabril em Limeira-SP é um exemplo de como a engenharia de precisão e a tecnologia de modelagem podem viabilizar o crescimento produtivo sem a necessidade de novas obras civis complexas.

O Desafio: Verticalização e Integração Estrutural

O objetivo central da intervenção foi a extensão e elevação do Pipe-rack (suporte de tubulações) atual. A complexidade residia em elevar o nível da estrutura do primeiro para o segundo andar na área de fracionamento.

Esta estratégia foi adotada para liberar espaço no nível do solo, permitindo o posicionamento de novos equipamentos e de um novo chiller abaixo da estrutura elevada. Além da parte funcional, o projeto exigiu a extensão de coberturas e plataformas de acesso que deveriam seguir rigorosamente a identidade visual da planta.

Soluções de Engenharia e Tecnologia 3D

Para garantir que uma modificação dessa magnitude fosse executada sem interferências ou erros de montagem, a Make Montagens aplicou um fluxo de trabalho focado em performance e precisão técnica:

• Modelagem Plant 3D: Toda a estrutura metálica e as linhas de tubulação foram modeladas em 3D, criando uma maquete eletrônica detalhada através do software Autodesk Plant 3D.
• Gestão Térmica de Fluidos: O escopo mecânico incluiu o detalhamento de traço de vapor para as linhas internas de fracionamento e traço elétrico para as linhas que ligam o fracionamento ao parque de tanques.

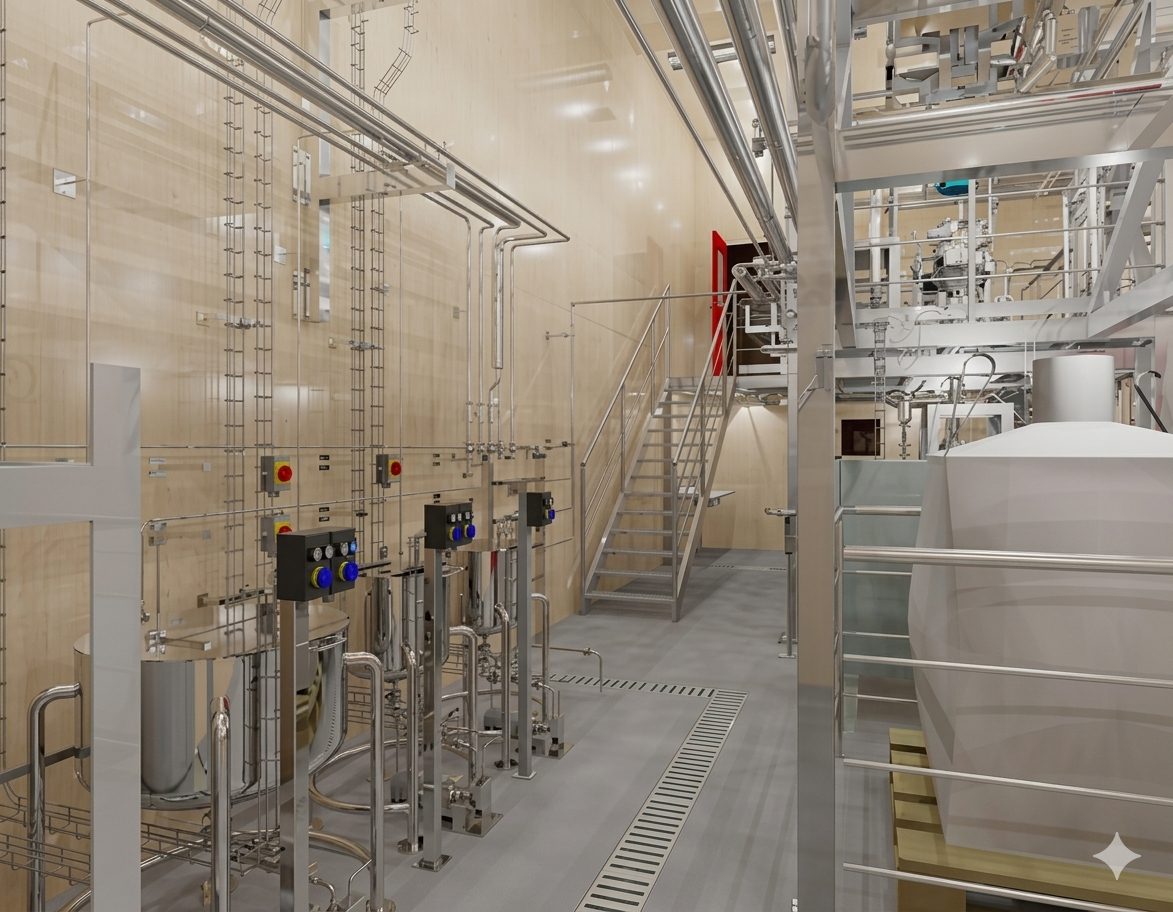

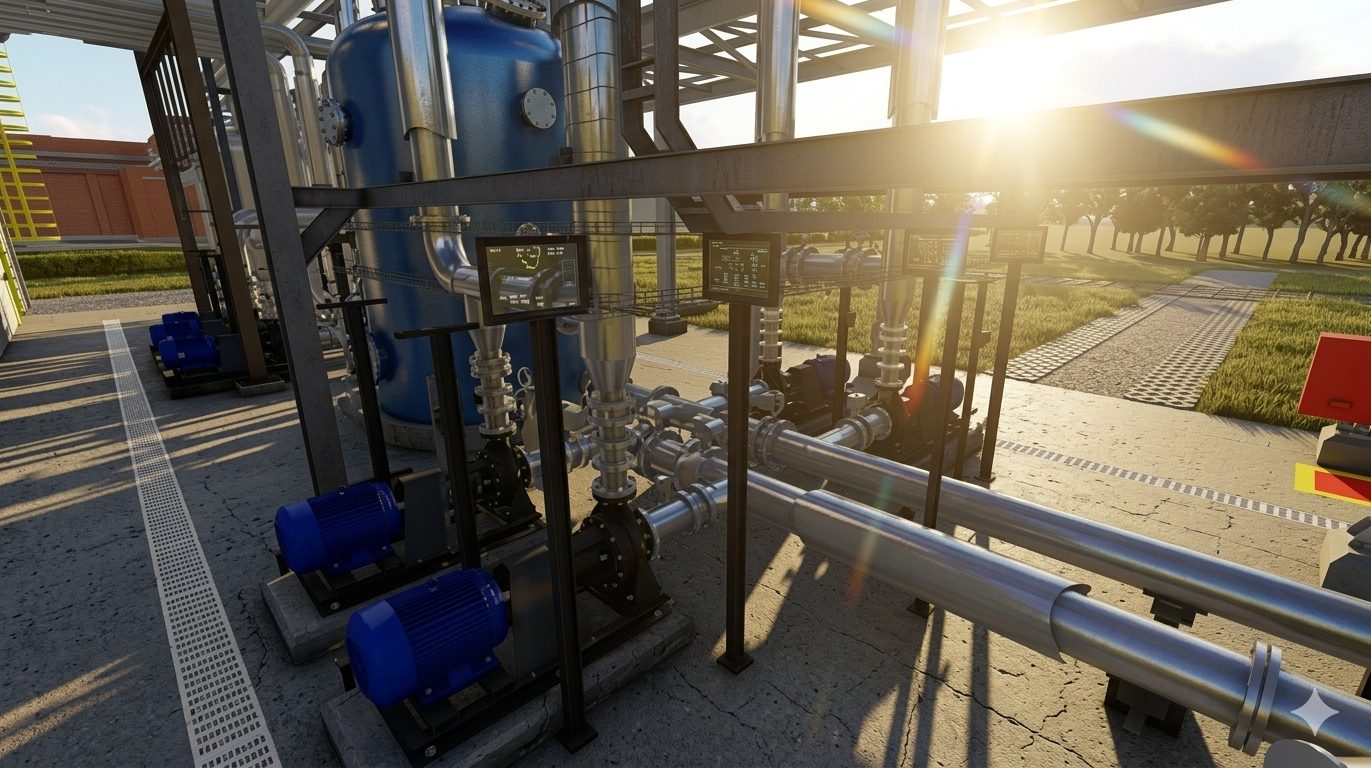

• Visualização Antecipada: Foram entregues vídeos e fotos renderizadas do projeto, permitindo que os gestores da Agropalma visualizassem o resultado final e validassem o layout antes da mobilização da mão de obra.

Metodologia e Entregáveis Técnicos

A seriedade do projeto é evidenciada pelo volume de documentos técnicos gerados, que servem como guia definitivo para a montagem:

• Documentação Completa: Plantas de tubulação, isométricos em DWG/PDF, listas de materiais e cadernos de suportes.
• Levantamento de Campo: Realização de vistorias técnicas detalhadas para garantir que os projetos “as-built” refletissem a realidade da planta em Limeira.
• Cronograma Eficiente: O prazo de execução para a construção e montagem foi estabelecido em 45 dias, otimizando o tempo de parada e o retorno sobre o investimento (ROI) do cliente.

Resultados para o Cliente

 A Make Montagens entregou um projeto executivo que transformou uma limitação de layout em uma oportunidade de modernização. A elevação do pipe-rack não apenas resolveu o problema imediato da instalação do chiller, mas preparou a infraestrutura  para futuras ampliações de forma organizada e segura.
